超辐射发光二极管(Super Luminescent Diode，SLD)是一种性能介于激光二极管(Laser Diode，LD)与发光二极管(Light Emitting Diode，LED)之间的一种半导体光电器件。通常将放大的自发辐射叫做超辐射。超辐射是介质在强激光状态下的一种定向辐射现象，光由自发辐射产生，经受激光辐射产生放大。在普通半导体激光二极管中，由于腔体两端面的反射作用会形成法布里－珀罗谐振，当注入电流高于阈值电流时，端面输出增大，会形成激光。但在SLD中，器件后端面处的反射强度不足以形成光的反馈谐振，因此SLD输出的是非相干光。
所以，SLD是一种宽光谱、弱时间相干性、大功率、高效率的半导体光发射器件。其光学性质介于LD和LED之间，具有比LD更宽的发光光谱和更短的相干长度，比LED有更高的输出功率，更高的调制带宽。
激频科技可提供可波长（包括可见光、O/E/C/L+波段）、饱和输出功率、ASE输出光功率、谱宽、ripple、噪声系数、PDG、增益、消光比等特性。
产品特点
● 单模高功率输出：可达25mW
● 谱宽高达80nm
● ASE光隔离保护设计
● 输出功率稳定，连续可调
● LCD状态显示
● 高精度ACC和ATC控制电路
● 内置隔离器可选
产品应用
● 光纤陀螺
● 光学相干测试
● 测试测量
● 非线性效应研究
1310nm SLD 参数
技术参数 | 单位 | 技术指标 |
最小值 | 典型值 | 最大值 |
产品型号 |
| RXG-SLD-1310-BF |
输出功率1 | mW | 3 | - | 35 |
峰值工作波长2 | nm | 1290 | 1310 | 1330 |
光谱宽度（FWHM） | nm | 25 | 40 | 80 |
输出边模抑制比（SMSR） | dB | 20 | - | - |
输出隔离度3 | dB | - | 30 | - |
输出功率稳定度（15分钟）4 | % | - | ±0.5 | ±1.0 |
输出功率稳定度（8小时）4 | % | - | ±1.0 | ±2.0 |
输出功率可调范围 | % | 0 | - | 100 |
输出功率调节模式 |
| 粗调/精调 |
TEC稳定度 | ℃ | - | ±0.1 | ±0.2 |
TEC工作范围 | ℃ | 25 | 30 | 35 |
工作电压 | VAC | 100 | 220 | 240 |
电功率功耗5 | W | - | - | 30 |
工作温度 | ℃ | 0 | - | 50 |
存储温度 | ℃ | -40 | - | 85 |
输出光纤类型 |
| SMF-28E+ |
输出光纤长度 | m | > 1 |
输出光纤连接器 |
| FC/APC、其他型号可选 |

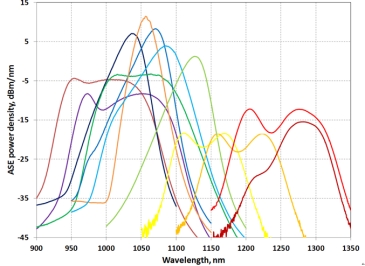

SLD光谱图
产品选型
RXG-SLD- XXX X（波长）-X（封装类型A或者B）-X（功率）-XXX（单模BFS，保偏BFP）
光纤接头可选：SC/UPC、SC/APC、FC/UPC、FC/APC、 LC/UPC、LC/APC、ST/UPC
光纤模式：单模或者保偏
蝶型封装：管脚定义也可定制
